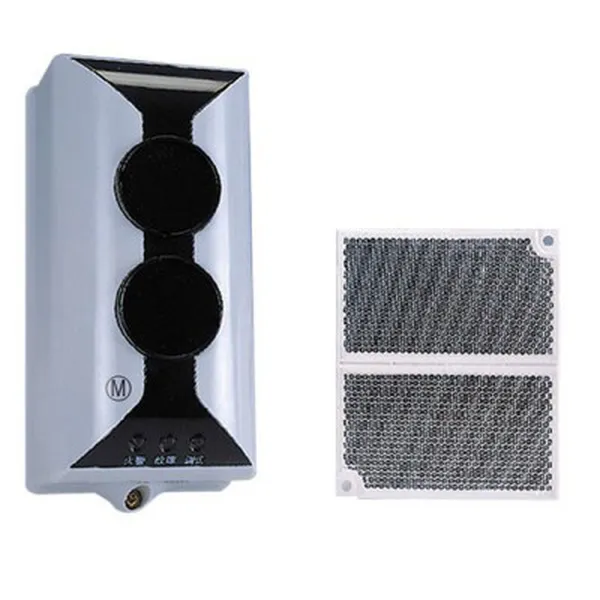

Đầu Báo Beam Dạng Phản Xạ GST i-9105R
Mô tả Đầu Báo khói Beam Dạng Phản Xạ GST i-9105R
– Đầu báo khói Beam GST vùng giám sát rộng: 8-100m.
– Kết hợp bộ thu và bộ phát giúp cho việc lắp đặt và điều chỉnh dễ dàng.
– Đơn giản và kinh tế cài đặt bộ truyền và gương phản xạ.
– Nhanh chóng và dễ dàng thiết lập cường độ.
– Sử dụng bộ vi xử lí.
– Chức năng tự kiểm tra có thể giám sát lỗi.
– Tự động bù do việc làm suy yếu tín hiệu của bộ nhận do các nhân tố như bụi bẩn, dao động vị trí, và bộ phát.
– Đầu báo khói Beam dạng phản xạ GST I-9105R sử dụng vi xử lí kĩ thuật SMT.
– Thu hút và thẩm mỹ.
Đầu Báo khói Beam Dạng Phản Xạ GST i-9105R
Thông số kỹ thuật Đầu Báo khói Beam Dạng Phản Xạ GST i-9105R
– Tiêu chuẩn: BS EN54 Part12.
– Tỉ lệ giám sát: IP20* (IP 66 thru glue seal).
– Điện áp làm việc: 24Vdc (±10%)
– Dòng vận hành: dòng tĩnh: 12mA, dòng báo động: 22 mA.
– Chiều dài đường đi ánh sáng: 8-100m.
– Chiều rộng giám sát: 14m
– Diện tích quan sát: 1400m2.
– Nhiệt độ làm việc: -10°C to +50°C.
– Độ ẩm 95%.
– Ứng dụng: trong nhà.
– Vật liệu và màu sắc: ABS, xám
– Dây: 1 pair 24Vdc, 1pair tín hiệu.
– Kích thước: 206 mm x 95mm x 95mm
♦ Tìm Hiểu Thêm : Đầu Báo Khói Beam Tanda TX6701
Các tính năng tiêu chuẩn đầu báo khói Beam GST I-9105R, C-9105R
- Có dải điện áp hoạt động rộng, khu vực giám sát lớn.
- Bộ thu – phát tín hiệu được đặt trên một bộ giúp việc cân chỉnh dễ dàng hơn.
- Vi xử lý được lập trình để xử lý trạng thái báo cháy hay báo lỗi một cách thông minh.
- Chức năng tự kiểm tra nhằm giám sát các lỗi bên trong.
- Khả năng tự cân chỉnh độ bẩn theo thời gian.
- Có thể sử dụng cho hệ thống địa chỉ GST qua giao thức số hoặc sử dụng cho hệ thống báo cháy thường qua các tiếp điểm khô.
- Lập trình địa chỉ thông qua bộ cài đặt địa chỉ cầm tay.
- Có 2 mức độ nhạy có thể cài đặt.
1. Các bước thao tác :
A. Lấy các màng nhựa ra khỏi đầu dò, chú ý không làm xướt bề mặt.
B. Cấp nguồn 24VDC cho đầu dò. 2 phút sau, dùng tấm Magnet che xung quanh LED đỏ. Khi này, xảy ra 2 trường hợp:
- LED xanh chớp nháy.
- LED xanh sáng liên tục.
Lấy tấm Magnet ra.
C. Tùy vào LED xanh sáng như thế nào mà ta chia làm 2 trường hợp:
- Nếu LED xanh nhấp nháy, ánh sáng nhận về còn yếu (tần số nhấp nháy của LED càng chậm, tín hiệu nhận về càng yếu). Điều
chỉnh bánh xe và máng trượt trên đầu dò để chỉnh hướng tia hồng ngoại cho đến khi LED xanh sáng rõ và liên tục.
- Nếu LED xanh sáng liên tục là OK.
Chú ý: Quan sát cẩn thận để chắc chắn rằng tín hiệu nhận về nhờ phản xạ trên tấm phản quang nhiều hơn do phản xạ trên các vật
xung quanh. Nếu không chắc chắn, có thể che tấm phản quang lại để test.
D. Cố định chắc chắn lại đầu dò.
E. LED xanh sáng liên tục, đặt tấm Magnet vào vùng kí hiệu M cho đến khi LED vàng sáng liên tục, sau đó lấy tấm Magnet ra và
phải chắn chắn không có vật gì che đường đi tia sáng. Khoảng 5s sau, đầu dò sẽ bắt đầu tự động điều chỉnh. LED vàng nhấp nháy
có nghĩa là tín hiệu yếu, LED xanh nhấp nháy có nghĩa là tín hiệu mạnh. 10s sau, nếu các LED đỏ – vàng – xanh nhấp nháy luân
phiên có nghĩa là đầu dò không tự điều chỉnh được và không thể chuyển qua hoạt động kiểm soát được Khi này, hãy điều chỉnh lại
từ bước 2). Nếu LED vàng – xanh sáng mạnh, LED đỏ nhấp nháy có nghĩa đầu dò đã sẵn sàng hoạt động.
Hướng dẫn lắp đặt đầu báo khói Beam GST dùng gương phản xạ I-9105R, C-9105R
4/6
2. Kiểm tra báo cháy
Sau khi chỉnh đầu dò xong khoảng 20s, che đầu dò và đầu nhận bằng tấm thử IR Light Filter, nếu hoạt động bình thường đầu dò sẽ
báo cháy trong 30s và LED đỏ sáng, công tắc báo cháy thụ động đóng lại. Bỏ tấm thử ra, đầu dò trở lại hoạt động bình thường,
không có báo động cháy hoặc lỗi.
3. Kiểm tra lỗi
Che nhanh đầu dò và đầu nhận bằng tấm thử IR Light Filter rồi sau đó lấp ra ngay, nếu đầu dò hoạt động bình thường LED vàng
sáng khi bị che và tắt khi hết bị che.
Điều kiện lắp đặt
Đầu dò hoạt động dựa vào nguyên tắc đường đi của tia hồng ngoại bị che. Tránh che khuất đường đi của tia tín hiệu khi lắp đặt. Vị
trí treo đầu dò và tấm phản quang phải chắc chắn và có về mặt phẳng. Đầu dò được treo thẳng đứng trên bề mặt lắp đặt. Người
lắp phải chú ý đến ảnh hưởng của môi trường (mùa nắng hoặc mùa mưa) có thể làm thay đổi hình dạng bề mặt của vị trí lắp đặt.
Nếu đầu dò được lắp trên các giá đỡ, phải chú ý giá đỡ phải cố định và chắn chắn.
Không lắp đặt đầu dò ở những vị trí sau:
- Cao quá 40m.
- Không có mái che.
- Cao dưới 1.5m.
- Nơi có quá nhiểu bụi bẩn, bột hoặc hơi nước.
- Nơi có nhiệt độ cao.
- Khó bảo trì.
- Vị trí lắp đặt chịu ảnh hưởng mạnh của rung động cơ khí.
- Có vật cố định hoặc chuyển động cách đường đi tia hồng ngoại khoảng 1m.
Chú ý :
(1) Chỉ cấp nguồn khi đã lắp ráp xong tất cả các chi tiết.
(2) Chỉ điều chỉnh đầu dò sau khi cài đặt xong.
(3) Không di chuyển đầu dò khi đang test.
(4) Trong quá trình điều chỉnh, có thể đầu dò sẽ báo lỗi nhưng điều này không làm ảnh hưởng đến quá trình này.
(5) Đầu dò nên được cố định ở bề mặt cứng và không bị ảnh hưởng của rung cơ họ
♦ Xem Thêm : Đầu Báo Khói Dạng Beam Tại Phát Đạt
